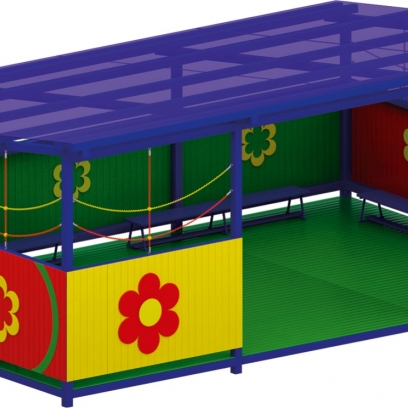

Теневой навес представляет собой конструкцию, состоящую из:
- односкатной крыши, выполненной из поликарбоната с защитным слоем, нанесенным на наружную поверхность листов, препятствующий проникновению УФ излучений, толщина поликарбоната не менее 8 мм.
- скат крыши направлен в сторону противоположной фронтальной стороне теневого навеса. Угол ската составляет не менее 8 градусов;
- основание крыши изготовлено из металлической профильной трубы размером 80*80 мм., обрешётка из металлической профильной трубы размером 50*50 мм.;
- для дополнительной жесткости поликарбоната используется калиброванный пиломатериал толщиной не менее 40 мм.
- опорных стоек, в количестве не менее 8 штук, поддерживающих конструкцию крыши. Стойки расположены параллельно с передней и задней стороны теневого навеса, по 4 штуки. Стойки конструкции теневого навеса выполнено из металлической профильной трубы размером 60*60 мм.
- основание теневого навеса изготовлено их металлических профильных труб, сечением не менее 60*60 мм.,
- дополнительных связей, изготовленных трубы сечением 60Х60 мм.
- настил пола, выполнен в виде щитов, должен быть изготовлен из калиброванного пиломатериала хвойных пород, толщиной не менее 40 мм., влажностью не более 12%,
- внутреннего пространства теневого навеса, огорожено с четырёх сторон бортами, высотой не менее 1500 мм. Борта щитового типа, выполнены из калиброванного пиломатериала хвойных пород толщиной не менее 30 мм.
- скамеек, не менее 4 штук, высотой 280 мм, шириной 230 мм, длинной 2000 мм. Сиденье скамьи должно быть изготовлено стеклопластика.
Набор толщины стеклопластика осуществляется стеклорагожей и стекломатом, методом чередования. Толщина не менее 4 мм. Стеклопластик должен соответствовать техническому регламенту о требованиях пожарной безопасности (Федеральный закон от 22.07.2008 № 123-ФЗ). Класс пожарной опасности строительных материалов – КМЗ (группа горючести – Г2; группа воспламеняемости – В2; группа по дымообразующей способности – Д2; группа по токсичности продуктов горения – Т2), и иметь сертификат соответствия этому регламенту.
Основание скамьи должно быть изготовлено из металлической профильной трубы, сечением не менее 30х30 мм. - шкафа для игрушек, двухстворчатого, со встроенной полкой.
Шкаф выполнен из березовой влагостойкой фанеры толщиной не менее 9 мм. Шкаф устанавливается стационарно и крепится к внутренней стороне борта теневого навеса. Имеет размеры не менее: высота - 1490 мм, глубина - 500 мм., ширина - 1000 мм.; декоративных элементов:
- расположенные на бортах теневого навеса с внешней стороны, тематические изображения (цветы), изготовленные из березовой влагостойкой фанеры, толщиной не менее 9 мм.;
-влажность пиломатериала не более 12 %.
Используемая фанера должна соответствовать ГОСТ 3916.1-96 «Фанера общего назначения с наружными слоями из шпона лиственных пород».
Деревянные детали должны быть тщательно отшлифованы, кромки закруглены и окрашены яркими двухкомпонентными красками, стойкими к сложным погодным условиям, истиранию, действию ультрафиолета и специально предназначенными для применения на детских площадках, крепеж оцинкован.
Металлические элементы окрашены яркими порошковыми красками с предварительной антикоррозийной обработкой. Выступающие гайки и болтовые соединения должны закрываться пластиковыми заглушками, во избежание получения во время игры травм и царапин.
Масса сборочной единицы менее 1,9 тн.
